ХИМИЧЕСКИЙ АНКЕР – BIT-EA (бетон, железобетон, природный камень)

ХИМИЧЕСКИЙ АНКЕР – BIT-EA (бетон, железобетон, природный камень)

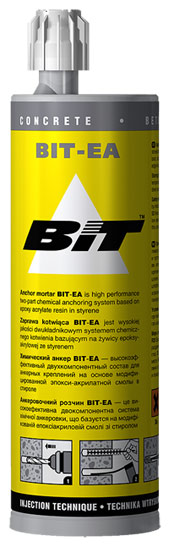

400 мл

Описание BIT-EA – двухкомпонентный синтетический состав на основе модифицированной эпокси-акрилатной смолы в стироле в сочетании с металлическими анкерными элементами (резьбовыми шпильками, болтами, арматурными прутками и т.п.). Специально разработан для осуществления анкерных креплений в тяжелом и легком бетоне, природном камне, граните с учетом физико-механических свойств, прочностных характеристик и коэффициентов температурного расширения данного класса строительных материалов. Обладает пониженной вязкостью, что позволяет быстро и равномерно заполнять отверстия как больших, так и малых диаметров, обеспечивая наилучшее связывание и молекулярную адгезию с материалом основания. В особенности рекомендуется для использования в отверстиях, выполненных с применением алмазной техники, а также в водонасыщенном бетоне и под водой. Преимущества:

  • специально разработан для применения в основаниях из тяжелого, легкого бетонов, природном камне, граните
  • применяется в основаниях из различных видов кирпича, керамического камня и пустотелых материалов
  • в качестве анкера допускается использование любых арматурных прутков, резьбовых шпилек, анкерных болтов и штифтов
  • позволяет выполнять установку анкеров вблизи края конструкции
  • не создает напряжение в материале основания
  • возможно приложение высоких нагрузок при малых расстояниях между осями креплений и от края
  • цвет состава – серый ( цвет бетона)
  • прочный нейлоновый коаксиальный картридж 400 мл
  • применяется во влажных отверстиях и под водой
  • применяется для установки арматуры периодического профиля и организации арматурных выпусков в монолитном железобетоне
  • высоко устойчив к агрессивным средам (кислотам и щелочам), морской воде, нефтепродуктам и сточным водам нефтепереработки
  • проведены испытания в ЦНИИСК им. В.А. Кучеренко
  • гарантийный срок эксплуатации 50 лет

Время отверждения и время схватывания химического состава

Температура основания (С°) Время схватывания1
(минуты)
Время отверждения2
(минуты)
+25 3 30
+15 6 35
+5 12 50
-5 50 90

1 -анкер устанавливается в отверстие, возможна корректировка его положения 2 -полное отверждение состава, возможно приложение нагрузки ВНИМАНИЕ! во влажных отверстиях время отверждения увеличивается в 2 раза
Геометрические характеристики анкерных креплений при установке в основание из тяжелого бетона В20 (С20/25)

Диаметр анкера,
(мм)
Диаметр отверстия,
dо (мм)
Диаметр отверстия в прикрепляемомконструкционном  элементе, df (мм) Стандартная глубина заделки,
Lo (мм)
Рекомендуемый момент затяжки,
Tinst (Нм)
M8 10 9 80 11
M10 12 11 90 22
M12 14 13 110 38
M16 18 17 125 95
M20 24 22 170 170
M24 28 26 210 260
M30 35 33 280 480

Эксплуатационные характеристики анкерных креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25)

Диаметр анкера,d (мм) Максимальная нагрузка* (кН) Расчетнаянагрузка (кН) Рекомендуемая нагрузка  (кН) Рекомендуемое расстояние от края    (мм) Рекомендуемое расстояние между осями анкеров, Cbw(мм)
На вырыв(NRk) На срез (VRk) На вырыв (Ncal) На срез (Vcal) На вырыв(Nr) На срез (Vr) На вырыв(Ca,N) На срез (Ca,V)
М8 20,3 10,1 8,1 8,1 5,8 5,8 80 100 100
М10 30,7 15,6 12,6 12,5 9,0 8,9 90 130 130
М12 51,7 23,1 19,7 18,5 14,1 13,2 110 150 150
М16 71,5 41,8 28,9 33,5 20,7 23,9 130 170 170
М20 91,4 66,8 41,1 53,4 29,4 38,2 150 190 210
М24 122,2 95,7 48,9 76,6 34,9 54,7 190 240 240
М30 201,6 123,0 80,6 97,0 57,6 69,3 300 350 350

*Несущая способность  снижается в случае уменьшения рекомендуемых расстояний от края/ между креплениями Внимание! Химический состав  разработан на основе собственной уникальной технологии и является «ноу-хау» компании BIT United Ltd. Все показатели приводятся только для химических анкеров торговой марки BIT. Техническая информация о прочностных характеристиках, несущей способности и коэффициентах безопасности не распространяется на продукцию других производителей.
