ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ ТП-1,6 ТП-2,5

ВНИМАНИЕ!

До изучения настоящего паспорта! Без заземления! ТРАНСФОРМАТОР НЕ ВКЛЮЧАТЬ



1. НАЗНАЧЕНИЕ

1.1. Трансформатор напряжения трехфазный (рис.1), в дальнейшем «Трансформатор», предназначен для преобразования переменного напряжения сети 380В в переменное напряжение 42В.

1.2. Трансформатор работает в следующих условиях:

а) интервал температур от -45°С до +45°С;

б) относительная влажность воздуха не более 80 при +20°С;

1.3. Климатическое исполнение У, категория 2 по ГОСТ 15150-69

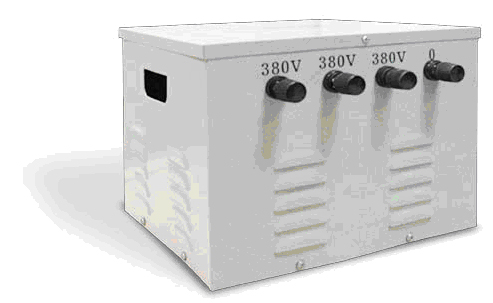

Рис 1 Общий вид трансформатора



2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Технические данные трансформаторов соответствуют указанным в таблице 1

Таблица 1.



Параметры

Норма для марки
ТП-1,6 ТП-2,5
Номинальное напряжение первичной обмотки, В 380 380
Номинальное напряжение вторичной обмотки, В 42 42
Частота, Гц 50 50
Номинальная мощность Вт 1600 2500



3. КОМПЛЕКТНОСТЬ

· Трансформатор -1 шт,

· Паспорт -1 шт.



4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Трансформатор представляет собой переносную установку в однокорпусном исполнении с естественной вентиляцией.

4.2. Трансформатор состоит из следующих основных узлов: магнитопровода, сердечника, трансформаторных обмоток, выводных клееных колодок и кожуха.

4.3. Трансформатор трехфазный с магнитопроводом стержневого типа.

Обмотки каждой фазы имеют по две катушки первичную и вторичную, изолированы стеклопластиком и пропитаны электротехническим лаком.

4.4. Сердечник трансформатора собран из листов электротехнической стали толщиной

0,5 мм и выполнен в виде бесшпилечной конструкции.

4.5. Подключение сетевых и сварочных проводов к трансформатору осуществляется через клеммы, расположенные на боковых стенках трансформатора.

4.6. Для удобства перемещения трансформатор снабжен двумя ручками, расположенными по бокам кожуха.



5.ПОДГОТОВКА ТАНСФОРМАТОРА К РАБОТЕ И ПОРЯДОК РАБОТЫ

5.1 .Перед первым пуском трансформатора или перед пуском трансформатора, длительное время не бывшего в употреблении, а также при изменении места установки трансформатора:

· очистить трансформатор от пыли, продувая его сухим сжатым воздухом; в случае необходимости подкрасьте поврежденные места, предварительно очистите от ржавчины и обезжирьте;

· выполните кабелем все соединения и тщательно затяните все контактные зажимы;

· провода питания подключаются на клеммы передней панели (надпись 380В). Провода для напряжения 42В подключаются на клеммы задней панели (надпись 42В);

· заземлите трансформатор.



ВКЛЮЧАТЬ ТРАНСФОРМАТОР БЕЗ ЗАЗЕМЛЕНИЯ НЕДОПУСТИМО.

· проверьте состояние электрических проводов и контактов.



6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1. Для обеспечения бесперебойной длительной работы трансформатора производите ежедневные и периодические (через 100.. .200 часов работы, но не реже одного раза

в месяц) осмотры.

6.2. При ежедневном обслуживании:

· перед началом работы произвести внешний осмотр трансформатора для выявления случайных повреждений отдельных наружных частей и устраните замеченные неисправности;

· проверить состояние болтовых соединений токоведущих частей и подтянуть ослабшие контакты;

· проверить заземление трансформатора.

6.3. При периодическом обслуживании необходимо:

· очистить трансформатор от пыли и грязи, для чего продуть его струей сжатого воздуха, а в доступных местах протереть чистой мягкой ветошью, а в случае необходимости подкрасить поврежденные места, предварительно очистив их от ржавчины и обезжирив;

· проверить и подтянуть все резьбовые соединения;

· проверить состояние электрических контактов и если необходимо, обеспечить надежный электрический контакт.

6.4. Руководители эксплуатационных служб должны постоянно помнить и требовать надлежащей качественной организации и выполнении технического обслуживания, что продлит срок службы трансформатора и предотвратит несчастные случаи поражения электрическим током.



7. ПРАВИЛА ХРАНЕНИЯ.

7.1. Трансформатор дштжен храниться в сухом вентилируемом помещении

при температуре от -50°С до + 50°С и относительной влажности не более 80%. Помещение должно быть изолированно от проникновения различного рода газов

и паров, способных вызвать коррозию. Категорически запрещается хранить в одной помещении с трансформаторами материалы или имущество, испарения которых способно вызвать коррозию (кислоты, щелочи и др.).

7.2. Срок хранения на складах предприятий торговли не более одного года

с даты выпуска. По истечении срока трансформатор подлежит переконсервации и переупаковке.
